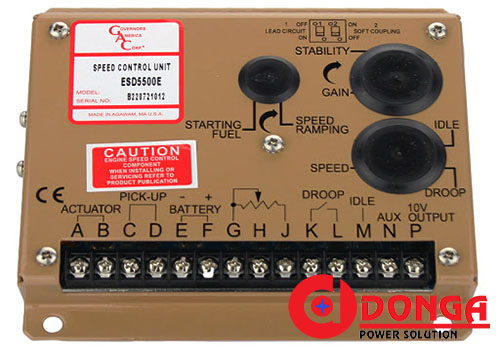

1. Mô tả kỹ thuật bộ điều tốc GAC ESD 5500E và ESD 5111
Biên độ dao động tần số: ± 0,25% hoặc tốt hơn
Dãy tốc độ: 1 - 7,5 KHz liên tục
Tốc độ trôi với nhiệt độ: ± 1% tối đa
Điều chỉnh Idle ( tua chậm): CW 60% tốc độ cài đặt
Điều chỉnh Idle ( tua chậm) : CCW nhỏ hơn 1200 Hz
Giảm tốc độ trượt khi thay đổi tải: 1 - 5% điều chỉnh
2. Ngõ vào ngõ ra của mạch GAC ESD 5500E
Điện áp nguồn 12-24 VDC
Bảo vệ điện áp ngược
Phân cực âm
Công suất mở dầu 50mA liên tục
Dãy ngõ vào cảm biến tốc độ: 1.0-50 VAC
Dòng điện mở điều tốc:
Tối thiểu 1,0 A
Tối đa 10 A
Tín hiệu cảm biến tốc độ: 1.0 - 120 Volts RMS
3. Tín hiệu đầu cuối ( mô tả vị trí đấu nối)
A & B : Ngõ ra đến điều tốc actuator
C & D : Cảm biến tốc độ
E & F : Nguồn cấp Volt VDC
G & M : Chạy chế độ Idle ( tốc độ chậm khoảng 1000rpm)
G & J : Điều chỉnh tốc độ ngoài ( Biến trở ngoài)
